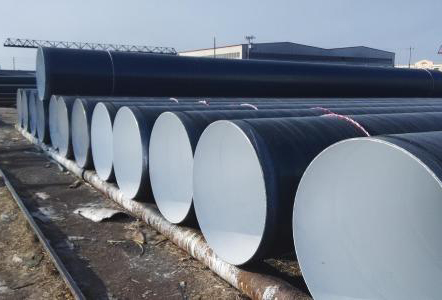

1.組成：

　　環(huán)氧飲用水無毒防腐涂料是由無毒防腐涂料涂料是由無毒級環(huán)氧樹脂、鈦白粉與植物油脂化聚合后，以有機溶劑、助劑和固化劑配制而成，雙組分包裝。

　　2．性能：

　　具有漆膜堅忍、耐磨、耐碰撞等特點。漆膜既耐海水，淡水和柴油，又耐汽油、燃油、潤滑油及此類物質(zhì)的噴濺污染。但不耐無機酸、堿及強氧化溶液。對強溶劑（如：酮、酯類）及植物油的耐度有限。

　　3．用途

　?。?）在嚴重腐蝕環(huán)境下用作環(huán)氧漆系列的面漆或中間漆。

　?。?）本品對谷物無害，作為飲水倉、谷物倉等食品接觸的內(nèi)壁防腐面漆。

　　物理參數(shù)

　　閃點：26℃

　　表干：2小時（20℃）

　　指觸干：6-8小時（20℃）

　　**固化：7天

　　附著力：≤1級

　　柔韌性≤1mm

　　抗沖擊：≥50kg×cm）

　　耐磨性：失重≤0.100g（500g，500轉(zhuǎn)）

　　耐鹽霧性：不起泡、不開裂、不生銹（100um，0小時）

　　耐水性：按規(guī)定配套厚度30天無變化（200um，7天，25±1℃蒸餾水）

　　對飲用水影響：符合GB5369，GB5749及GB17219-98規(guī)定

　　施工說明

　　混合比例：基料：固化劑=4：1

　　施工方法：無空氣噴涂  噴刷  （補漆用）

　　稀釋劑：金陵牌專用稀釋劑

　　*大用量：10%

　　噴孔：0.018-0.021”

　　噴出壓力：25kg/m2(無空氣噴涂資料僅供參考，實用時可以調(diào)整)

　　工具清洗：金陵牌工具清洗劑

　　漆膜厚度：

　　 濕膜：175微米。 干膜：100微米。 （見‘備注’)

　　表面處理：新鋼材：噴砂至Sa2.5級標準。必要時，為保護剛噴砂的表面可涂上一層適當?shù)能囬g底漆。在貯運和加工過程中被損害的車間底漆以及沾污的部位應(yīng)**清理，然后用本品修補損壞部分。

　　維修：用適當?shù)那鍧崉┣宄椭Ｓ酶邏旱宄}分和其他污物，用噴砂或動力工具除去浮繡和其他松散物質(zhì)。磨平邊角，掃除殘渣，補上完整的漆膜，使其達到原漆膜厚度。

　　施工條件：施工表面要求清潔干燥，表面溫度應(yīng)高于***以避免水汽凝結(jié)。應(yīng)該注意，冰點或冰點以下溫度會使表面結(jié)冰從而影響漆膜的附著力。油漆本事的溫度應(yīng)高于5℃以保證正常的是施工性能。在狹窄空間施工和干燥期間，應(yīng)大量通風。

　　備注

　　漆膜厚度：可根據(jù)使用目的和部分修改漆膜厚度，正常漆膜厚度范圍在50-125微米，但這會相應(yīng)改變涂布率和影響干燥時間、重涂間隔。
